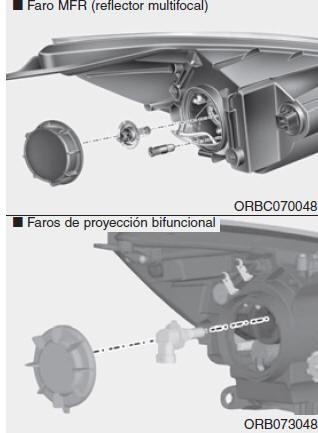

- Abra el capó.
- Retire la tapa de la lámpara del faro,
girándola en sentido contrario a las
agujas del reloj.
- Desconecte el enchufe del casquillo
de la lámpara.
- Desprenda el alambre de retención de
la lámpara apretando en su extremo y
empujando hacia arriba.
- Retire la lámpara del conjunto del faro.
- Instale una lámpara nueva y encaje en
su sitio el alambre de retención de la
lámpara alineándolo con la muesca de
la lámpara.
- Enchufe el enchufe-casquillo de la
lámpara.
- Instale la tapa de la lámpara del faro,
girándola en el sentido de las agujas
del reloj.
ATENCIÓN
Recomendamos que haga ajustar la
orientación de los faros después de un
accidente o después de reinstalar el
conjunto de los faros por un
distribuidor HYUNDAI autorizado.

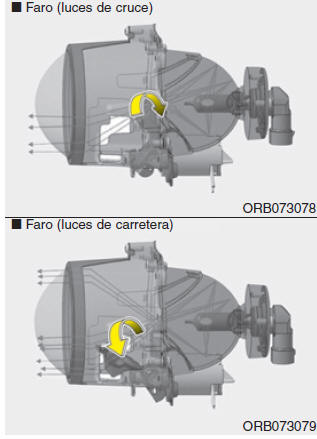

ATENCIÓN - Faros de
proyección bifuncional
Este faro es bifuncional, es decir, cambia
de luces de cruce a luces de carretera y
viceversa mediante un sistema de
solenoide. Así, puede escucharse un
sonido de movimiento cuando los faros
cambian de cruce a carretera o
viceversa, pero eso no indica un mal
funcionamiento de los faros.

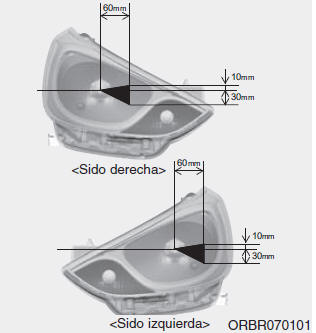

❈ Cambios en el tráfico (Faro MFR
(reflector multifocal)) (Para Europa)
- Para Modelo de volante a la derecha
La distribución de la luz de faros de
cruce es asimétrica.
Si se va al extranjero a un país que
conduzcan por el lado opuesto, esta
pieza asimética podría deslumbrar a los
otros conductores de la carretera. Para
evitar deslumbramientos y cumplir con
las regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(Ej: Sistema de cambio automático, hoja
adhesiva, proyección
❈ Cambios en el tráfico
(Faros de proyección bifuncional)
La distribución de la luz de faros de
cruce es asimétrica.
Si se va al extranjero a un país que
conduzcan por el lado opuesto, esta
pieza asimética podría deslumbrar a los
otros conductores de la carretera. Para
evitar deslumbramientos y cumplir con
las regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(Ej: Sistema de cambio automático, hoja
adhesiva, proyección). Estos faros están
diseñador para no deslumbrar al resto de
conductores. No necesita cambiar los
faros en un país que conduzcan en la
dirección opuesta.
Luz de posición
- Abra el capó.
- Quite la cubierta de la bombilla de los
faros girándola en el sentido contrario
a las agujas del reloj.
- Extraiga la clavija tirando de ella hacia
fuera.
- Extraiga la bombilla tirando de ella
hacia fuera.
- Instale una nueva bombilla en el
casquillo.
- Monte la clavija.
- Monte la cubierta de la bombilla de los
faros girándola en el sentido a las
agujas del reloj.

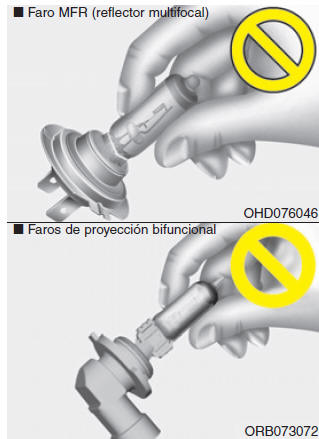

ADVERTENCIA - Lámparas
halógenas
- Las lámparas halógenas
contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
- Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
- Si se daña o se agrieta una
lámpara, cámbiela
inmediatamente y deshágase de
ella con cuidado.
- Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
|
Intermitente lateral
- Pare el motor y abra el capó.
- Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
- Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
- Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
- Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.

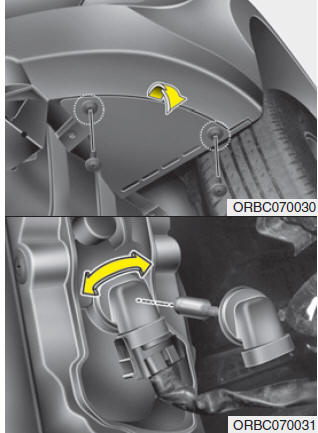

Sustitución de la lámpara de la luz antiniebla delantera (opcional)
- Desmonte el parachoques delantero
debajo de la cubierta.
- Introduzca la mano en la parte trasera
del parachoques delantero.
- Desconecte el conector eléctrico del
portalámparas.
- Extraiga el portalámparas del conjunto
de la carcasa girando el portalámparas
en sentido antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras de la carcasa.
- Monte de nuevo el portalámparas en la
carcasa alienando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas en la
carcasa y gire el casquillo en sentido
horario.
- Conecte el conector eléctrico al
portalámparas.
- Vuelva a montar el parachoques
delantero debajo de la cubierta.
|
